桥式起重机的架设步骤

---

（一）注意事项

1、起重机一般说来属于大型设备之列，其自重多为10～70吨，因此安装架设工作由专业部门，即安装工程公司负责进行，对厂矿企业中有专业架设工种的，必要时也可自行安装与架设。

       2、架设前必须严格地按下列要求（参照4—1）检查安装质量，并将实际测定的结果记录在“设备档案”上。

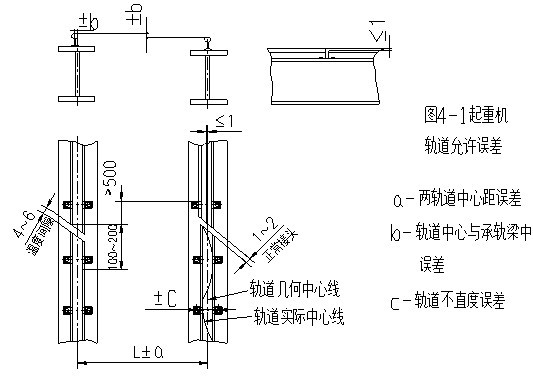

①轨道的接头可为直头的，也可以按图4—1所示制成45度角的斜接头，一般接头的缝隙1～2毫米，在寒冷的地区冬季施工或安装时，气温低于常年使用时的气温，且相差在20℃以上时，应考虑温度缝隙，一般为4～6毫米。两条轨道的端头（共4处），安设强固的掉轨限制装置（如加焊接档架），防止起重机从两端出轨，发生桥式起重机高空堕毁的严重事故。



②接头处两轨道的横向位移或高低不平的误差均不得大于1毫米。

③两条平行的轨道，在跨度方向的各个同一截面上，轨道的高低误差在柱子处不得超过10毫米，在其它处不得超过15毫米。

④同一侧轨道面，在两根柱子间的标高与相邻柱子间的标高误差不得超过B/1500（B为柱子间距离、单位毫米），但aa大不得超过10毫米。

⑤两轨道中必（跨度）轨道中心与承梁中心、轨道不直度误差（图4—1）不得超过表3—1的规定。



跨度   LQ	a	b	c
LQ≤19.5m	3	3	2
LQ＞19.5m	5	5	2

轨道安装允许误差（单位毫米）               表3—1

3、架设时起重机的捆扎

（二）架示设例：

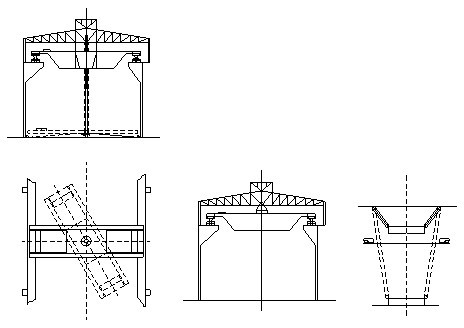

桥式起重机架设时，根据起重设备的能和，可整体架设也可分部架设，整体架设即除操纵室外，将桥架装好，把小车捆牢在桥架上待起升到比操纵室稍高后就将操纵室安装在桥架上，然后一起吊上厂房承轨梁（参见图4—2），分部架设即将桥架从端梁连接处拆开，把两根主梁分别架到厂房承梁上，再把小车起升到稍高于主梁，把两主梁靠拢将端梁连接好以后，aa后把小车放在主梁轨道上（参见图4—3）。

                                           图4—2                             图4—3
